绝缘端子设计的通用原则

文章出处:本站 人气:700发表时间:2021-05-27 08:12:22

绝缘端子是基本的电联接原气件之一,在保护接地中拥有至关重要的功效,绝缘端子的设计方案是决策绝缘端子质量的关键要素之一,简易详细介绍下设计方案绝缘端子时要考虑到的一些基本上通用性标准。

1、产品执行标准:绝缘端子归属于射频连接器的范围,因此 在设计方案绝缘端子时要参照IEC、UL、CSA、VDE、TU、GB等国际性中国对保护接地的规范,还要参照一些**标准,如JB、GJB等。在我国,通用性的绝缘端子规范是GB14048.7/8。

2、材料的挑选:材料的性能立即危害到全部商品的性能,是设计方案的重要。以通用性的PA66为例子,它是大部分生产厂家采用的运用数最多的塑料材料。该材料比较好的合乎UL94,V-0防火等级,宁波市速普电子器件便是为此做为塑料件材料。这时设计方案时CTI主要参数一定要做到规定,立即危害到最后商品能不能根据冲击性耐工作电压和抗老化实验等实验。依照UL要求,能够应用不高过25%的再生料与75%的全新料一起充足拌和后混和应用,尤其是对一些承受高电流量和高电压的商品,再生料的应用应当更低或是不添加。

在五金材料层面,要对有导通电流量和务必有延展性的零部件,如绝缘端子的压片糖果,材料的优劣立即危害到接线端子的电气设备性能和联接性能,由于材料的导电率立即危害到升温和接触电阻,延展性的优劣与材料的化学分子、弹性模具、强度、抗压强度相关,材料的导电率越大接触电阻就越小温升就越低,插下力与接触电阻成二次曲线的关联。

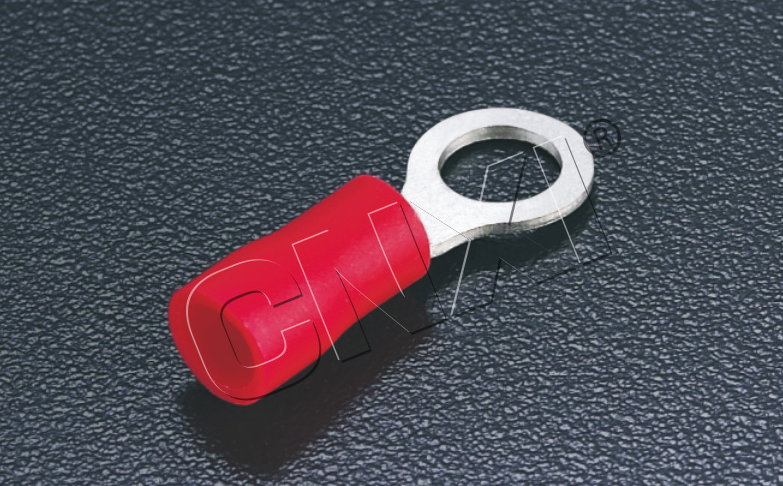

绝缘端子

在电镀工艺层面,电镀工艺层膜层也立即危害射频连接器使用寿命的关键要素。就镀金和镀金而言,银的导电率比金要高,可是其有机化学可靠性沒有金好,所造成的膜层电阻器远远地超过镀金.可是镀金的成本增加,只强烈推荐应用与酸碱性自然环境或是更极端的应用场景的商品才应用电镀金,并且对压片糖果触碰位置选用部分镀金,那样既保证应用性能获得提升 ,生产成本也大幅度降低.

3、产品结构:如螺钉防掉、拼接的产品前后呈弧形,长位数变形等,壁厚不均匀造成的缩水变形等。螺钉的防掉目前有以下几种:三条筋防掉、箍口防掉,颈口防掉,冲压防掉,因受技术工艺的影响目前颈口防掉采用不多,而大多数采用颈口防掉,拼接产品组合成长位数的变形问题,产生的主要原因也是因结构不合理导致两拼接隼在前后上下左右受力不平衡,所示在结构设计时要考虑其拼接隼的受力和变形方向。 绝缘端子的插拔力与材料、电镀、结构和所应用的行业都有关系,是连接器行业一项重要的机械性能要求。插拔力要平稳,接触电阻要小,要能满足一定的寿命和疲劳度,所以对五金弹片材料的要求较高。对高性能的接线端子,业内都是采用进口的磷铜等高导高弹性材料.
